YZ 液压站

用来储油,油的冷却及过滤。电气盒—分两种形式。一种设置外接引线的端子板;一种是配套了全套控制电器。
液压站的工作原理如下:
电机带动油泵旋转,泵从油箱中吸油后压油,将机械能转化为液压油的压力能,液压油通过集成块(或阀组合)被液压阀实现了方向、压力流量调节后经外接管路舆到液压机械的油缸或油马达中。从而控制了液动机方向的变换,力量的大小及速度的快慢,推动各种液压机械做功。

液压站的结构形式及主要技术参数:
液压站的结构形式:

主要以泵装置的结构形式、安装位置及冷却方式来区分,按泵装置的结构形式安装位置可分三种:
1.上置立式:泵装置立式安装在油箱盖板上,主要用于定量泵系统。
2.上置卧式:泵装置卧式安装在油箱盖板上,主要用于变量泵系统,以便于流量调节。3.旁置式:泵装置卧式安装在油箱产旁单独的基础上,旁置式可装备备用泵,主要用于油箱容量大于250升,电机功率7.5千瓦以上的系统。
按液压站的冷却方式可分为两种:
1.自然冷却:靠油箱本身与空气交换冷却,一般用于油箱容量小于250升的系统。
2.强迫冷却:采取冷却器进行强制冷却,一般用于油箱容量大于250升的系统。
液压站以油箱的有效贮油量及电动机功率为主要技术参数。
油箱容量共有18种规格:

254063100160250400630800
100012501600200025003200400050006300

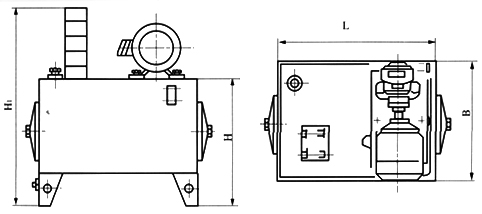

 安装尺寸图:

安装尺寸:

油箱容量(升)LBH
100700500520
160800600600
250900700700
4001000800850
